Doppelte Schwenktür

Die doppelte Schwenktür findet Anwendung als Zugangs- oder Durchgangstür. Die separat auszuwählende Verriegelung legt die genaue Bestimmung der Türe fest.Wichtige Bestellinformation für vollständige Türen: Bei Bestellung von Türanbaupaketen müssen zwingend die benötigten Türwandelemente und Boden...

Weitere Informationen

Fordern Sie hier Ihr Angebot an

Name *

Company name *

Address *

EU VAT No.

Telefon

E-Mail *

Thema *

Nachricht *

Ich habe die Datenschutzerklärung von Axelent zur Kenntnis genommen, die hier nachgelesen werden kann.

Ich bin damit einverstanden, dass Axelent meine persönlichen Daten verarbeitet, um mich zu kontaktieren.

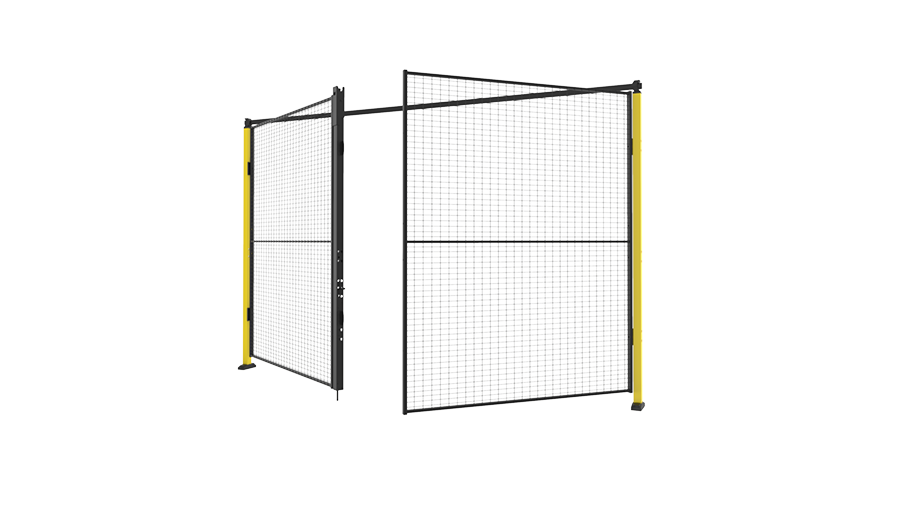

axelent machine guarding double hinge door

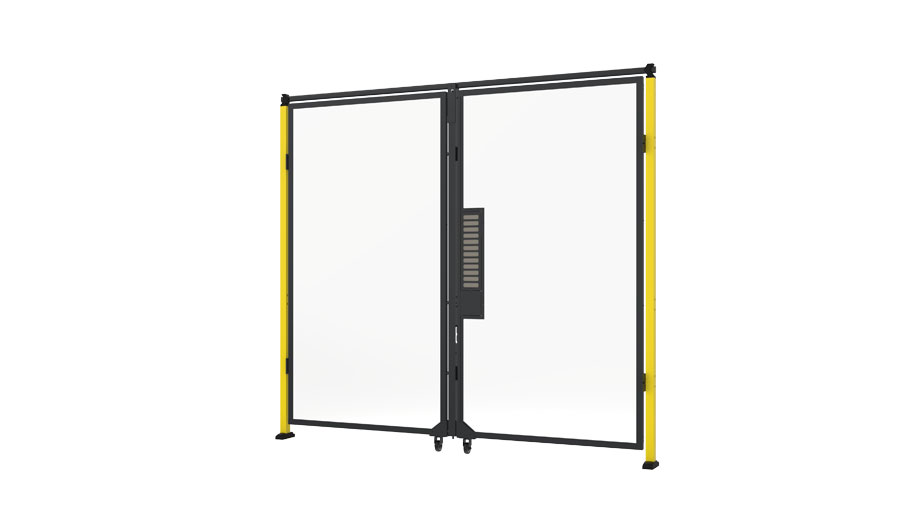

axelent machine guarding double hinge door plastic panel

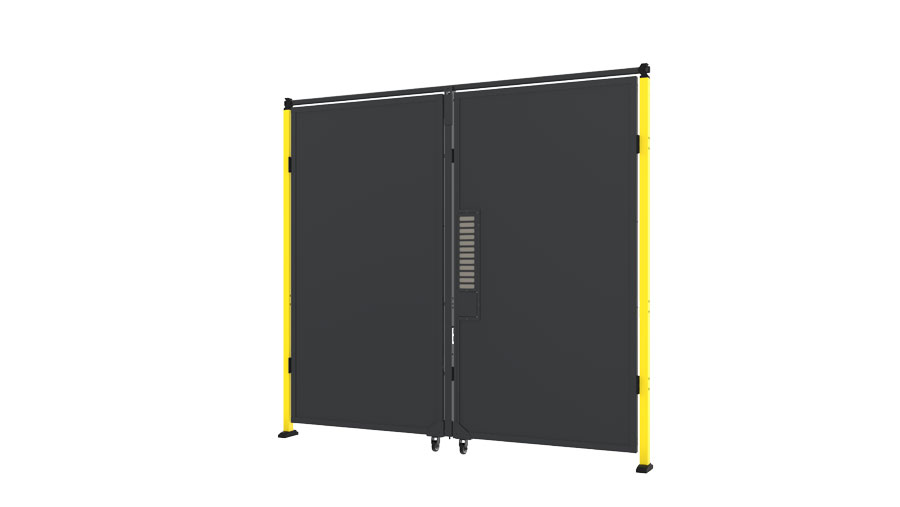

axelent machine guarding double hinge door sheet metal panel

axelent mounting instruction rail fitting kit steel

CAD-Dateiformat hier auswählen

Modelle

Höhe 1400 mm

1 Artikel

CAD	Artikel	Beschreibung	Breite (mm)	Höhe (mm)	Element	Bodenstützenvariante
	D12-140300	Double hinge door without upper frame	3000	1400	Gitter	Classic 50x50	1

Mehr anzeigen Weniger anzeigen

Höhe 2000 mm

2 Artikel

CAD	Artikel	Beschreibung	Breite (mm)	Höhe (mm)	Element	Bodenstützenvariante
	D12-200300	Double hinge door with upper frame	3000	2000	Gitter	Classic 50x50	1 1
	D32-200300	Double hinge door with upper frame	3000	2000	Gitter	Premium 70x70	1

Mehr anzeigen Weniger anzeigen

Höhe 2300 mm

4 Artikel

Artikel	Beschreibung	Breite (mm)	Max Breite (mm)	Höhe (mm)	Element	Bodenstützenvariante
D12-230300	Double hinge door with upper frame	3000		2300	Gitter	Classic 50x50	1
D32-230300	Double hinge door with upper frame	3000		2300	Gitter	Premium 70x70	1
DP12-230300	Double hinge door with upper frame		3000	2300	Kunststoff Stahlblech	Classic 50x50	2 1
DP32-230300	Double hinge door with upper frame		3000	2300	Kunststoff Stahlblech	Premium 70x70	2 1

Mehr anzeigen Weniger anzeigen

Höhe 2500 mm

1 Artikel

CAD	Artikel	Beschreibung	Breite (mm)	Höhe (mm)	Element	Bodenstützenvariante
	D12-250300	Double hinge door with upper frame	3000	2500	Gitter	Classic 50x50	1

Mehr anzeigen Weniger anzeigen

Höhe 2755 mm

2 Artikel

CAD	Artikel	Beschreibung	Breite (mm)	Höhe (mm)	Element	Bodenstützenvariante
	D12-275300	Double hinge door with upper frame	3000	2755	Gitter	Classic 50x50	1
	D32-275300	Double hinge door with upper frame	3000	2755	Gitter	Premium 70x70	1

Mehr anzeigen Weniger anzeigen

Höhe 3055 mm

2 Artikel

CAD	Artikel	Beschreibung	Breite (mm)	Höhe (mm)	Element	Bodenstützenvariante
	D12-305300	Double hinge door with upper frame	3000	3055	Gitter	Classic 50x50	1
	D32-305300	Double hinge door with upper frame	3000	3055	Gitter	Premium 70x70	1

Mehr anzeigen Weniger anzeigen

Downloads

D12_DP12_D32_DP32-XXX300

Montageanleitung

X-Guard Technical

Broschüre

Technische Daten

Die doppelte Schwenktür findet Anwendung als Zugangs- oder Durchgangstür. Die separat auszuwählende Verriegelung legt die genaue Bestimmung der Türe fest.

Wichtige Bestellinformation für vollständige Türen:

Bei Bestellung von Türanbaupaketen müssen zwingend die benötigten Türwandelemente und Bodenstützen aus der Produktvariante X-Guard Classic sowie der entsprechende Verschluss separat mitbestellt werden.

Maximale Öffnung: 3000 mm (2 x 1500 mm).

Die Konstruktion von X-Guard® erlaubt eine nachträgliche und leichte Nachrüstung von Türfeldern in einem bereits installierten Schutzzaunsystem.

Mehr anzeigen Weniger anzeigen
