Wandelemente

Gitterelement Classic

3D
Unsere Wandelemente in Gitterausführung ermöglichen normkonformen und stabilen Schutz. Diese sind in zwei Maschenweiten erhältlich: Premium 50x20 mm und Classic 50x30 mm. Beim Sicherheitsabstand erfordert das Gitter Premium 50x20 mm einen Mindestabstand von 120 mm zum Gefährdungsbereich, das Gitt... Fordern Sie hier Ihr Angebot an

Modelle

  • Höhe 750 mm

    13 Artikel
    CAD Artikel Höhe x Breite (mm) Maschenweite

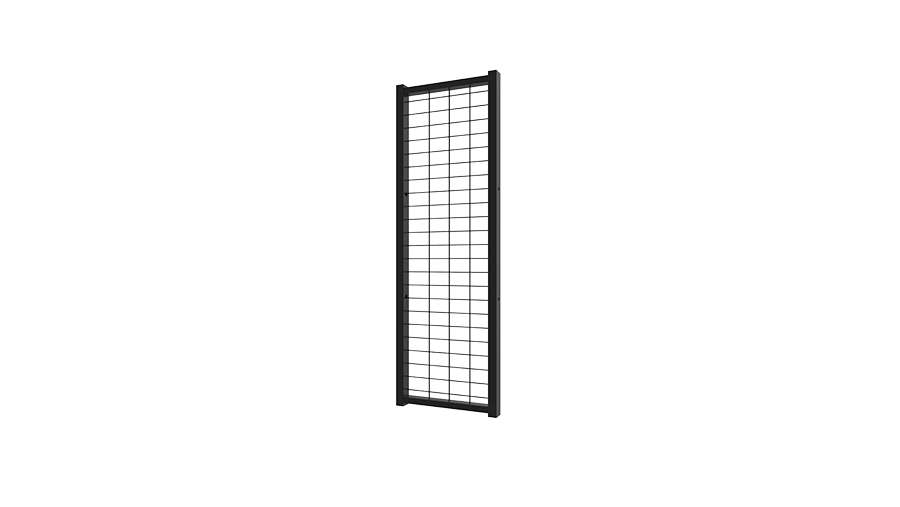

    W322-075025 750x250 50x30
    1
    W322-075040 750x400 50x30
    W322-075050 750x500 50x30
    W322-075060 750x600 50x30
    W322-075070 750x700 50x30
    W322-075080 750x800 50x30
    W322-075090 900x750 50x30
    W322-075100 1000x750 50x30
    W322-075110 750x1100 50x30
    W322-075120 1200x750 50x30
    W322-075130 750x1300 50x30
    W322-075140 750x1400 50x30
    W322-075150 750x1500 50x30
  • Höhe 1300 mm

    14 Artikel
    CAD Artikel Höhe x Breite (mm) Maschenweite
    W322-130025 1300x250 50x30
    W322-130040 1300x400 50x30
    W322-130050 1300x500 50x30
    W322-130060 1300x600 50x30
    W322-130070 1300x700 50x30
    W322-130080 1300x800 50x30
    W322-130090 1300x900 50x30
    W322-130100 1300x1000 50x30
    W322-130110 1300x1100 50x30
    W322-130120 1300x1200 50x30
    W322-130130 1300x1300 50x30
    W322-130140 1300x1400 50x30
    W322-130150 1300x1500 50x30

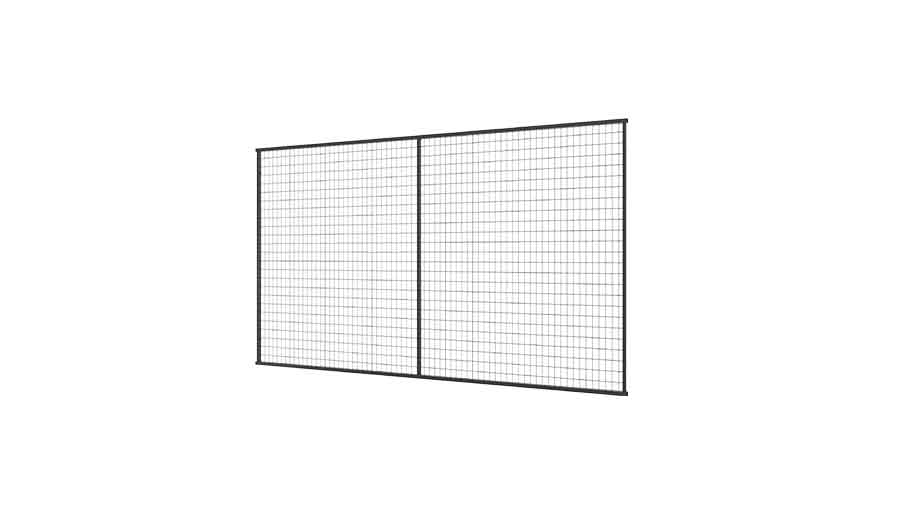

    W322-130220 1300x2200 50x30
    1
  • Höhe 1900 mm

    13 Artikel
    CAD Artikel Höhe x Breite (mm) Maschenweite
    W322-190025 1900x250 50x30

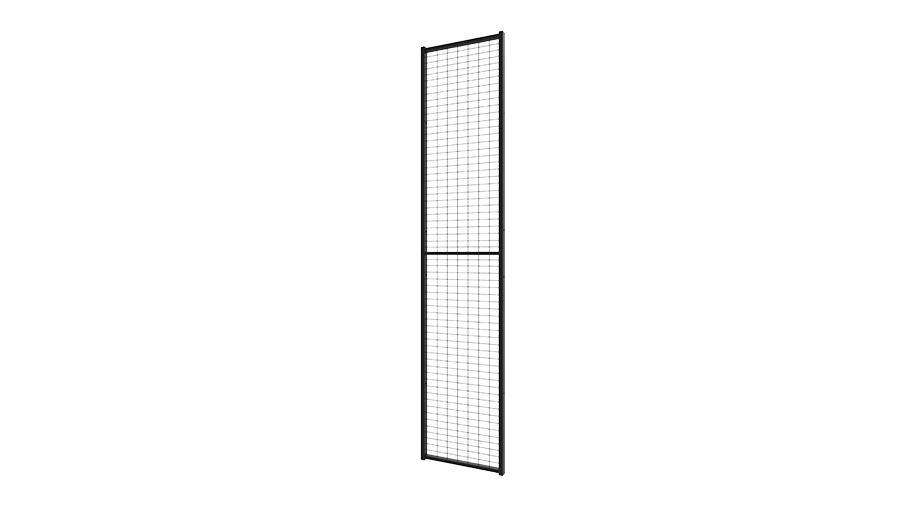

    W322-190040 1900x400 50x30
    1
    W322-190050 1900x500 50x30
    W322-190060 1900x600 50x30
    W322-190070 1900x700 50x30
    W322-190080 1900x800 50x30
    W322-190090 1900x900 50x30
    W322-190100 1900x1000 50x30
    W322-190110 1900x1100 50x30
    W322-190120 1900x1200 50x30
    W322-190130 1900x1300 50x30
    W322-190140 1900x1400 50x30
    W322-190150 1900x1500 50x30
  • Höhe 2200 mm

    13 Artikel
    CAD Artikel Höhe x Breite (mm) Maschenweite
    W322-220025 2200x250 50x30
    W322-220040 2200x400 50x30
    W322-220050 2200x500 50x30
    W322-220060 2200x600 50x30
    W322-220070 2200x700 50x30
    W322-220080 2200x800 50x30

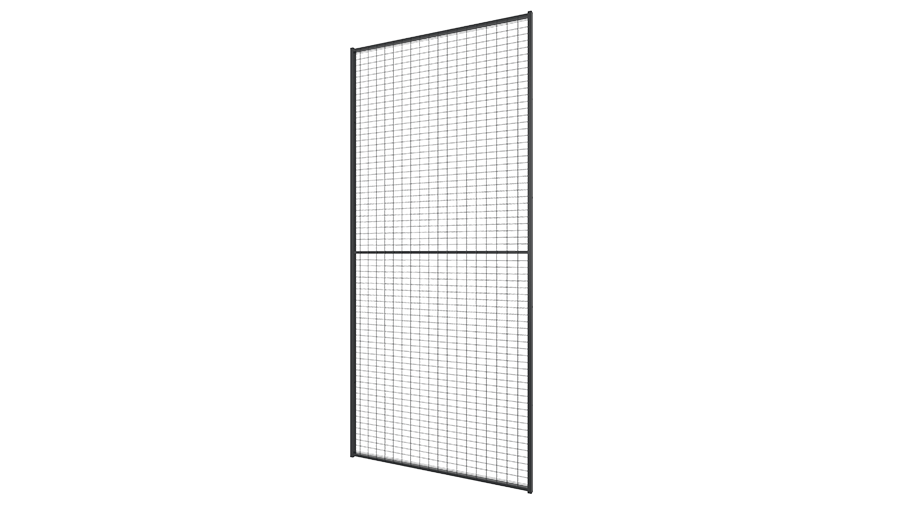

    W322-220090 2200x900 50x30
    W322-220100 2200x1000 50x30
    1
    W322-220110 2200x1100 50x30
    W322-220120 2200x1200 50x30
    W322-220130 2200x1300 50x30
    W322-220140 2200x1400 50x30

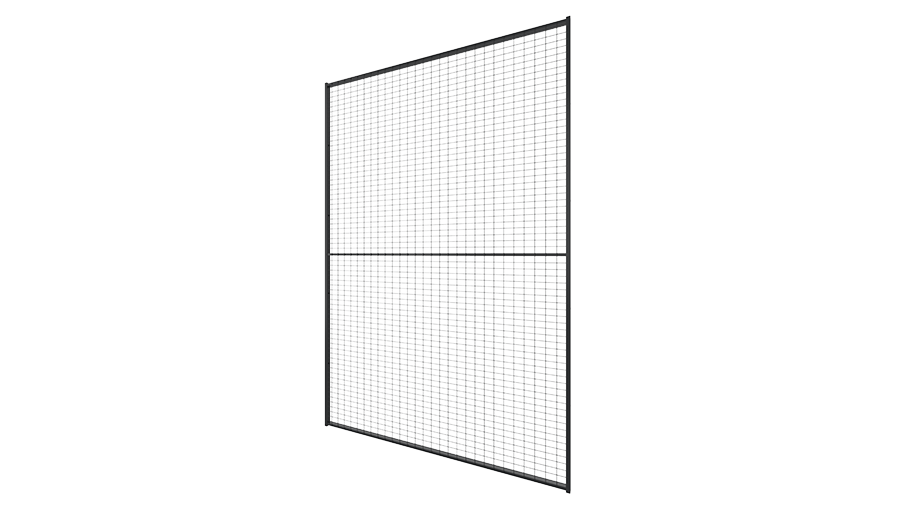

    W322-220150 2200x1500 50x30
    1
  • Höhe 2400 mm

    13 Artikel
    CAD Artikel Höhe x Breite (mm) Maschenweite
    W322-240025 2400x250 50x30
    W322-240040 2400x400 50x30
    W322-240050 2400x500 50x30
    W322-240060 2400x600 50x30
    W322-240070 2400x700 50x30
    W322-240080 2400x800 50x30
    W322-240090 2400x900 50x30
    W322-240100 2400x1000 50x30
    W322-240110 2400x1100 50x30
    W322-240120 2400x1200 50x30
    W322-240130 2400x1300 50x30
    W322-240140 2400x1400 50x30
    W322-240150 2400x1500 50x30

Downloads

X-Guard Montageanleitung Gitterelement Classic

Montageanleitung

Axelent X-Guard Produktbroschüre technische Daten

Broschüre

Technische Daten

Unsere Wandelemente in Gitterausführung ermöglichen normkonformen und stabilen Schutz.

Diese sind in zwei Maschenweiten erhältlich: Premium 50x20 mm und Classic 50x30 mm.

Beim Sicherheitsabstand erfordert das Gitter Premium 50x20 mm einen Mindestabstand von 120 mm zum Gefährdungsbereich, das Gitter Classic 50x30 mm benötigt 200 mm.

Die Wandelemente sind in vier verschiedenen Höhen verfügbar - 1300, 1900, 2200 und 2400 mm (Endhöhen jeweils 1400, 2000, 2300 bzw. 2500 mm inkl. 100 mm Bodenfreiheit). Ein 750 mm-Wandelement dient ausschließlich als Erhöhungsoption.

Die Elemente sind in 13 verschiedenen Breiten verfügbar, die Maschenweite beträgt 50 x 30 mm.

In der Systemhöhe 1300 mm (Endhöhe: 1400 mm inkl. 100 mm Bodenfreiheit) sind 14 Breiten erhältlich. Die Standard-Farbe der Wandelemente ist RAL 9011. Individuelle Farbwünsche unserer Kunden lassen sich auf Anfrage einfach realisieren.

Bitte beachten: Die Lieferzeit für die Höhenausführung 2500 mm weicht um wenige Arbeitstage von unseren Standardlieferzeiten ab.

Befestigungshalterungen sind inbegriffen.
