Türen

Türen

Doppelte Schwenktür

3D

Die doppelte Schwenktür findet Anwendung als Zugangs- oder Durchgangstür. Die separat auszuwählende Verriegelung legt die genaue Bestimmung der Türe fest.Wichtige Bestellinformation für vollständige Türen: Bei Bestellung von Türanbaupaketen müssen zwingend die benötigten Türwandelemente und Boden...

Weitere Informationen
Fordern Sie hier Ihr Angebot an
Sicherheitslösungen entwerfen

Entwerfen Sie Ihre Sicherheitslösungen mit unserem Zeichentool Safety Design
axelent machine guarding double hinge door

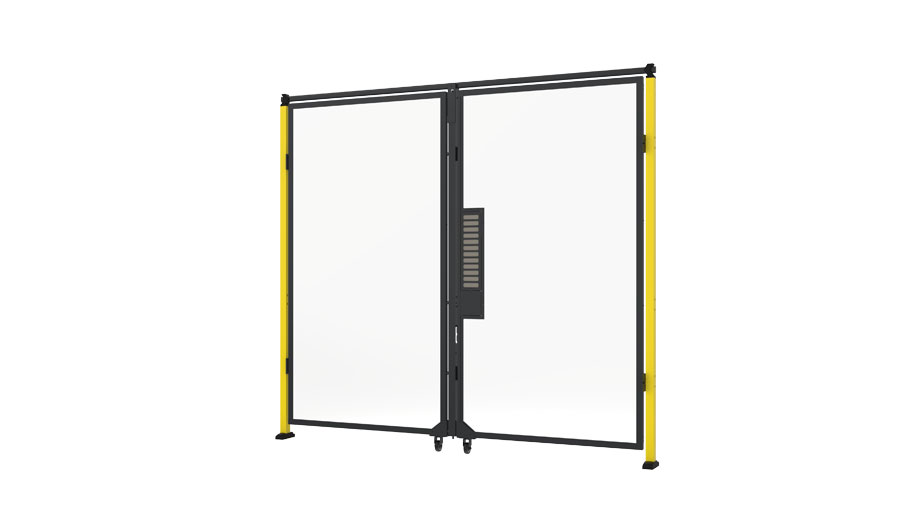

axelent machine guarding double hinge door plastic panel

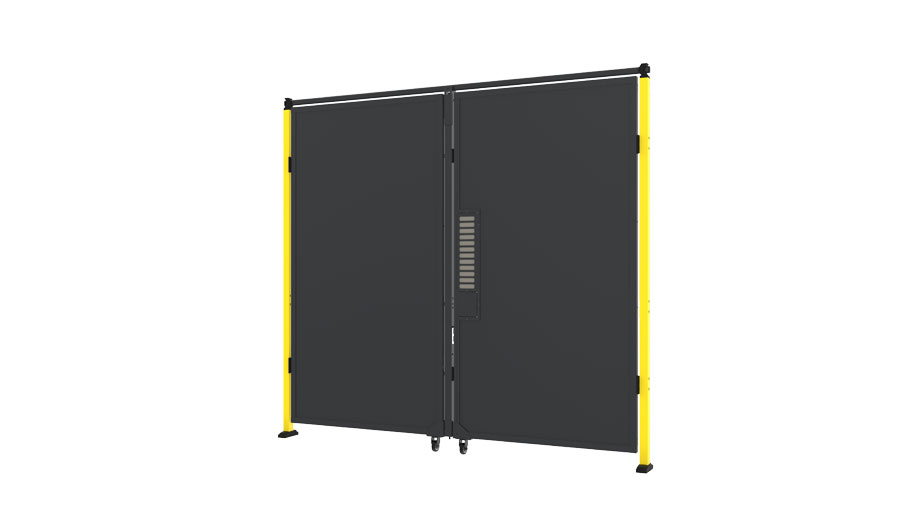

axelent machine guarding double hinge door sheet metal panel
axelent mounting instruction rail fitting kit steel
CAD-Dateiformat hier auswählen
1/5 axelent machine guarding double hinge door 2/5 axelent machine guarding double hinge door plastic panel 3/5 axelent machine guarding double hinge door sheet metal panel 4/5 Double hinge door 5/5 axelent mounting instruction rail fitting kit steel

Modelle

  • Höhe 1400 mm

    1 Artikel
    CAD Artikel Beschreibung Maximale Öffnungsweite (mm) Max Höhe (mm) Element Bodenstützenvariante
    		D12-140300 Double hinge door without upper frame 3100 1400 Gitter Classic 50x50
    1
    Mehr anzeigen Weniger anzeigen

  • Höhe 2000 mm

    2 Artikel
    CAD Artikel Beschreibung Maximale Öffnungsweite (mm) Max Höhe (mm) Element Bodenstützenvariante

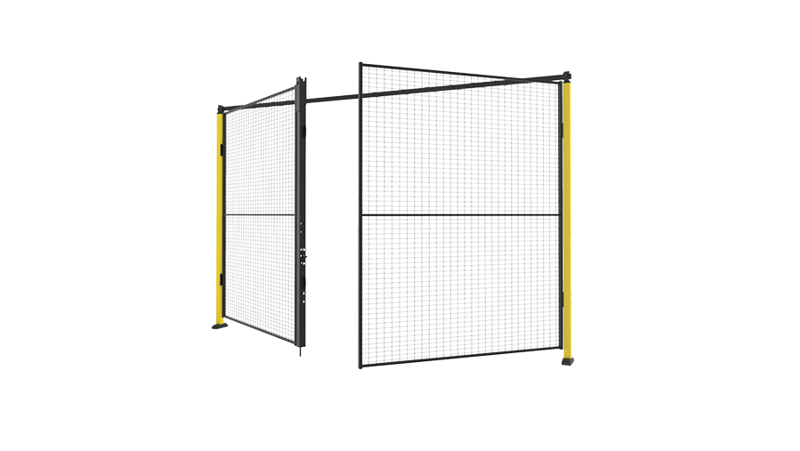

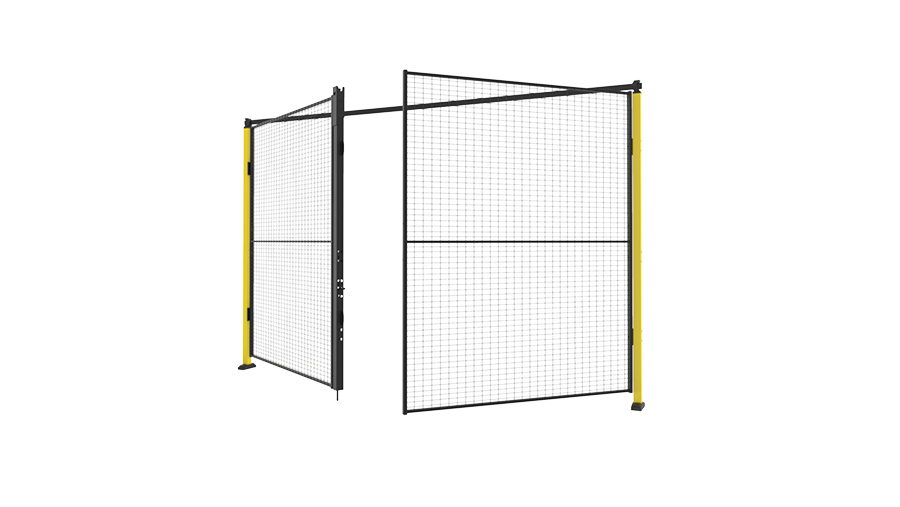

    		D12-200300 Double hinge door with upper frame 3100 2000 Gitter Classic 50x50
    1 1
    		D32-200300 Double hinge door with upper frame 3000 2000 Gitter Premium 70x70
    1
    Mehr anzeigen Weniger anzeigen

  • Höhe 2300 mm

    4 Artikel
    CAD Artikel Beschreibung Maximale Öffnungsweite (mm) Max Höhe (mm) Element Bodenstützenvariante
    		D12-230300 Double hinge door with upper frame 3100 2300 Gitter Classic 50x50
    1
    		D32-230300 Double hinge door with upper frame 3000 2300 Gitter Premium 70x70
    1
    		DP12-230300 Double hinge door with upper frame 3100 2300 Kunststoff
    Stahlblech     		Classic 50x50
    2 1
    		DP32-230300 Double hinge door with upper frame 3000 2300 Kunststoff
    Stahlblech     		Premium 70x70
    2 1
    Mehr anzeigen Weniger anzeigen

  • Höhe 2500 mm

    1 Artikel
    CAD Artikel Beschreibung Maximale Öffnungsweite (mm) Max Höhe (mm) Element Bodenstützenvariante
    		D12-250300 Double hinge door with upper frame 3100 2500 Gitter Classic 50x50
    1
    Mehr anzeigen Weniger anzeigen

  • Höhe 2750 mm

    2 Artikel
    CAD Artikel Beschreibung Maximale Öffnungsweite (mm) Max Höhe (mm) Element Bodenstützenvariante
    		D12-275300 Double hinge door with upper frame 3100 2750 Gitter Classic 50x50
    1
    		D32-275300 Double hinge door with upper frame 3000 2750 Gitter Premium 70x70
    1
    Mehr anzeigen Weniger anzeigen

  • Höhe 3050 mm

    2 Artikel
    CAD Artikel Beschreibung Maximale Öffnungsweite (mm) Max Höhe (mm) Element Bodenstützenvariante
    		D12-305300 Double hinge door with upper frame 3100 3050 Gitter Classic 50x50
    1
    		D32-305300 Double hinge door with upper frame 3000 3050 Gitter Premium 70x70
    1
    Mehr anzeigen Weniger anzeigen

Downloads

D12_DP12_D32_DP32-XXX300

Montageanleitung

X-Guard Technische Daten

Broschüre

Produktinformationen

Die doppelte Schwenktür findet Anwendung als Zugangs- oder Durchgangstür. Die separat auszuwählende Verriegelung legt die genaue Bestimmung der Türe fest.

Wichtige Bestellinformation für vollständige Türen:

Bei Bestellung von Türanbaupaketen müssen zwingend die benötigten Türwandelemente und Bodenstützen aus der Produktvariante X-Guard Classic sowie der entsprechende Verschluss separat mitbestellt werden.

Maximale Öffnung: 3000 mm (2 x 1500 mm).

Die Konstruktion von X-Guard® erlaubt eine nachträgliche und leichte Nachrüstung von Türfeldern in einem bereits installierten Schutzzaunsystem.



Mehr anzeigen Weniger anzeigen
Verwandte Artikel
Entdecken Sie unser intelligentes und einfaches Klicksystem in unserem digitalen Showroom Xperience

27 Feb. 2024 • Maschinenschutz, X-Guard, Xperience, Click fitting

Entdecken Sie unser intelligentes und einfaches Klicksystem in unserem digitalen Showroom Xperience
Die neue Axelent Fußleiste für Türen

6 Feb. 2024 • Maschinenschutz, Neuigkeiten, Maschinensicherheit, X-Guard, Schiebetür, Schwenktüren

Die neue Axelent Fußleiste für Türen

Verwandte Produkte

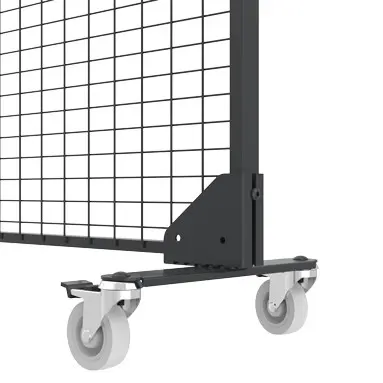

Stützrolle für Türen

Zubehör

Support wheel
2 Artikel
Umbausätze

Zubehör

Cutting package
11 Artikel

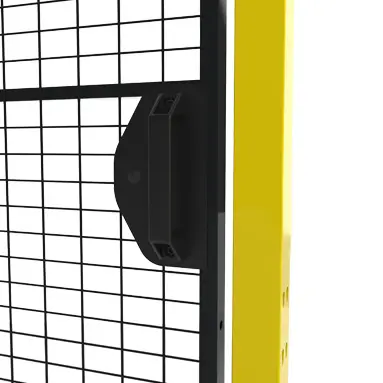

Griffpaket für Türen
