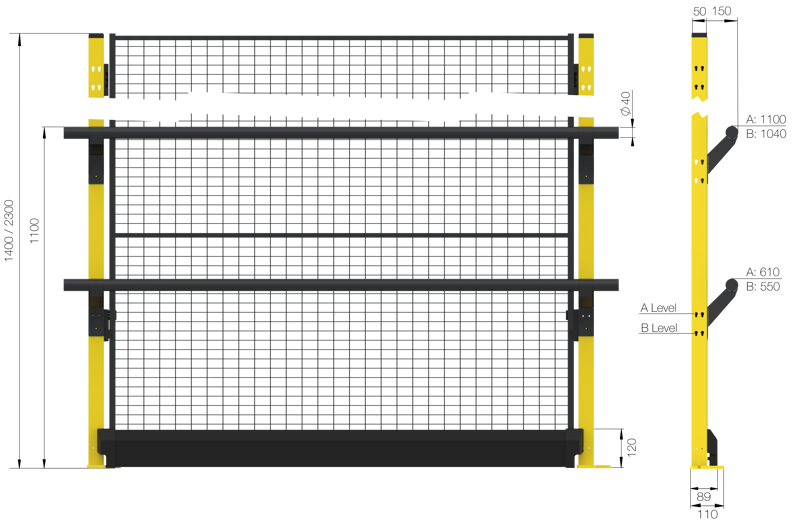

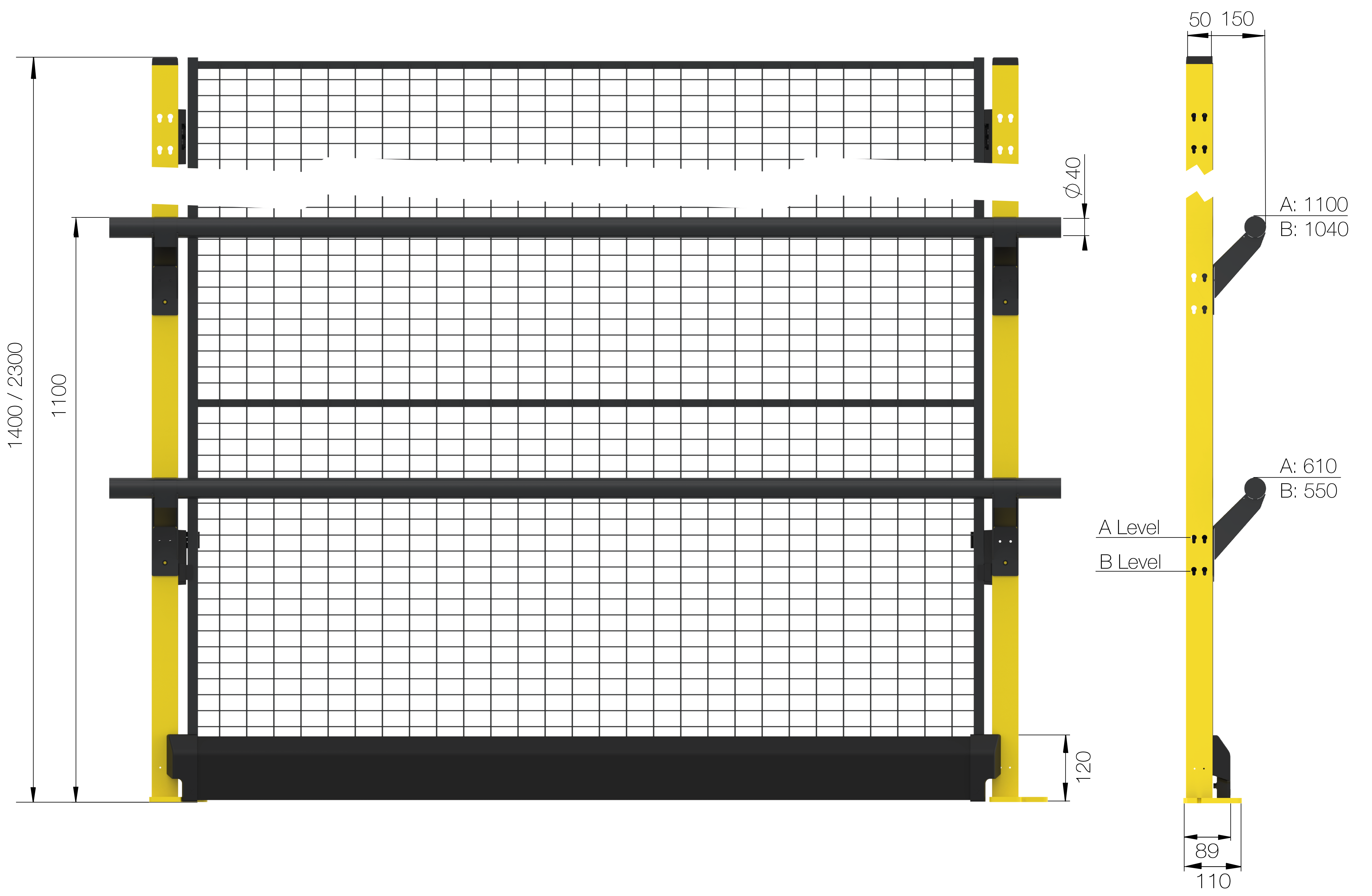

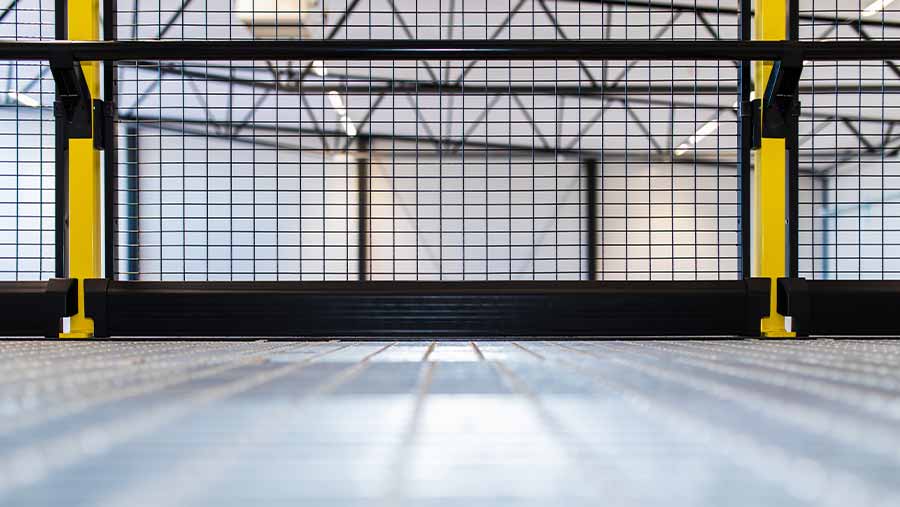

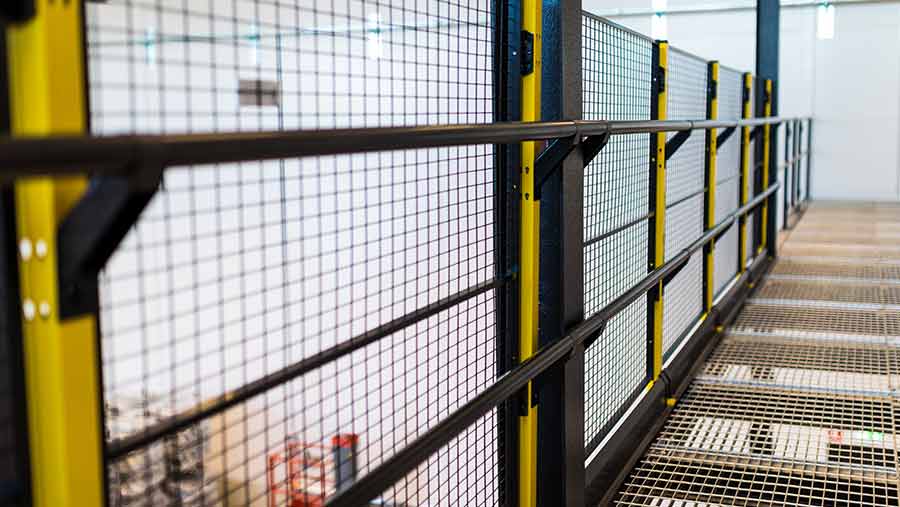

X-Rail Absturzsicherung höhe 2300 mm

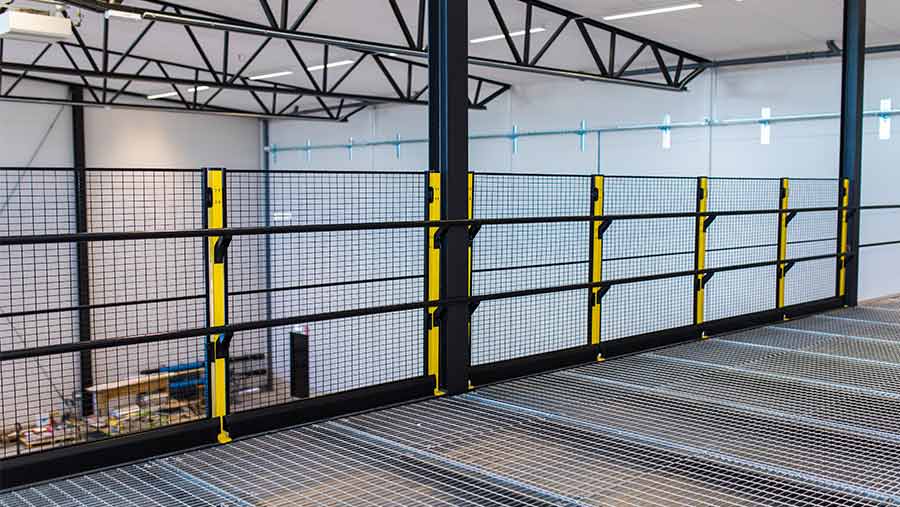

Höhe 2300 mm mit Elemente

3D

Axelent X-Rail dient als Absturzsicherung für Zwischengeschosse und ist eine Modifizierung des Axelent X-Guard Systems. Der Einsatz von X-Rail ist als Absturzsicherung und als Maschinenschutz möglich. X-Rail kann entweder ohne Elemente oder in Kombination mit Elementen von X-Guard Classic - Gitte...

Fordern Sie hier Ihr Angebot an
Sicherheitslösungen entwerfen

Entwerfen Sie Ihre Sicherheitslösungen mit unserem Zeichentool Safety Design

Modelle

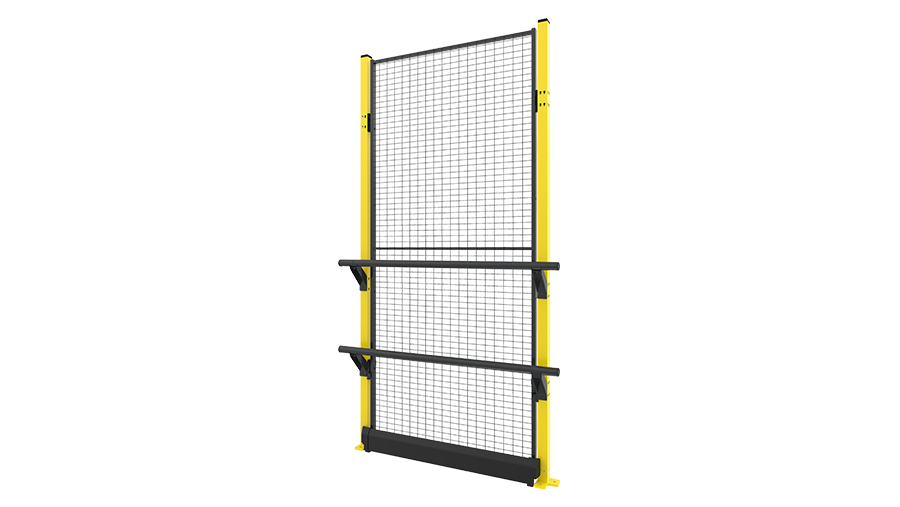

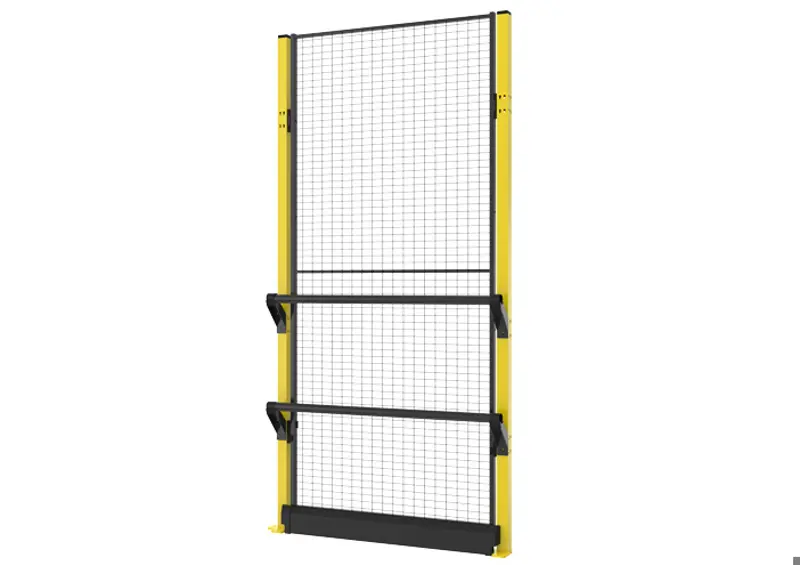

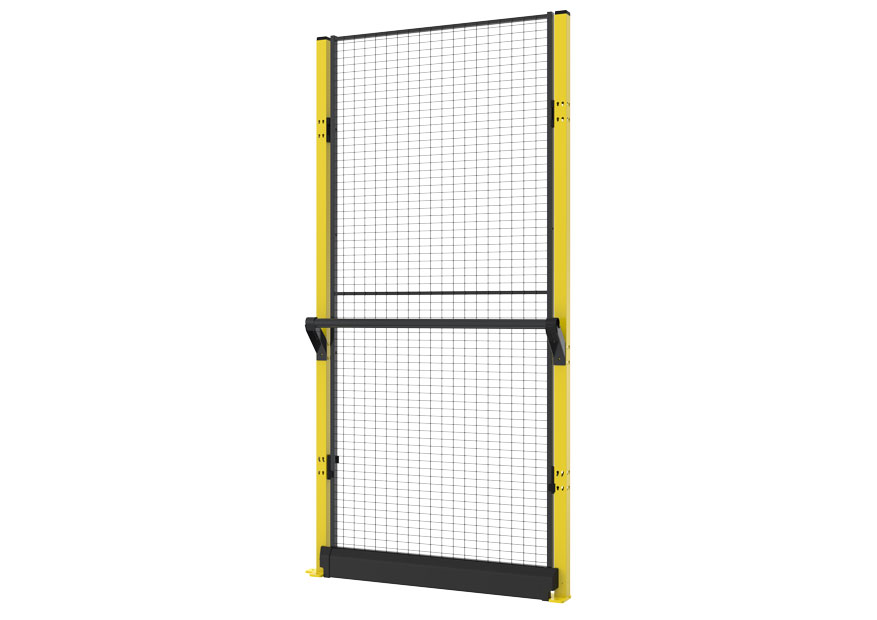

  • Gitterelemente Classic 50x30 mm

    13 Artikel
    CAD Artikel Breite (mm) Höhe (mm) Farbe
    W322-220025 250 2200 Graphitschwarz (RAL 9011)
    W322-220040 400 2200 Graphitschwarz (RAL 9011)
    W322-220050 500 2200 Graphitschwarz (RAL 9011)
    W322-220060 600 2200 Graphitschwarz (RAL 9011)
    W322-220070 700 2200 Graphitschwarz (RAL 9011)
    W322-220080 800 2200 Graphitschwarz (RAL 9011)
    W322-220090 900 2200 Graphitschwarz (RAL 9011)
    W322-220100 1000 2200 Graphitschwarz (RAL 9011)
    W322-220110 1100 2200 Graphitschwarz (RAL 9011)
    W322-220120 1200 2200 Graphitschwarz (RAL 9011)
    W322-220130 1300 2200 Graphitschwarz (RAL 9011)
    W322-220140 1400 2200 Graphitschwarz (RAL 9011)
    W322-220150 1500 2200 Graphitschwarz (RAL 9011)

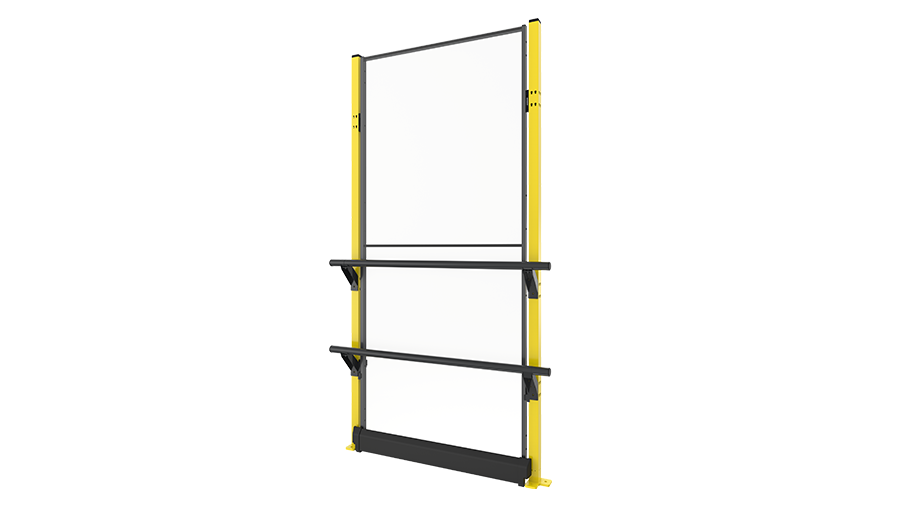

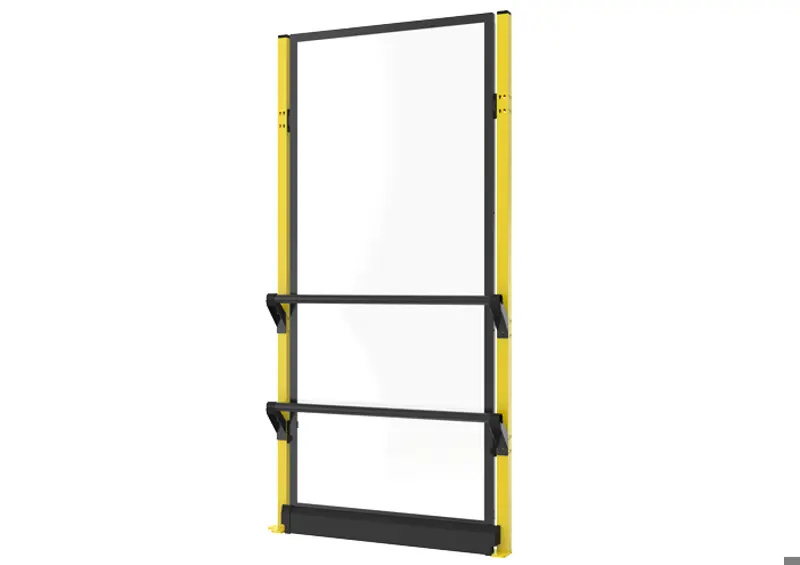

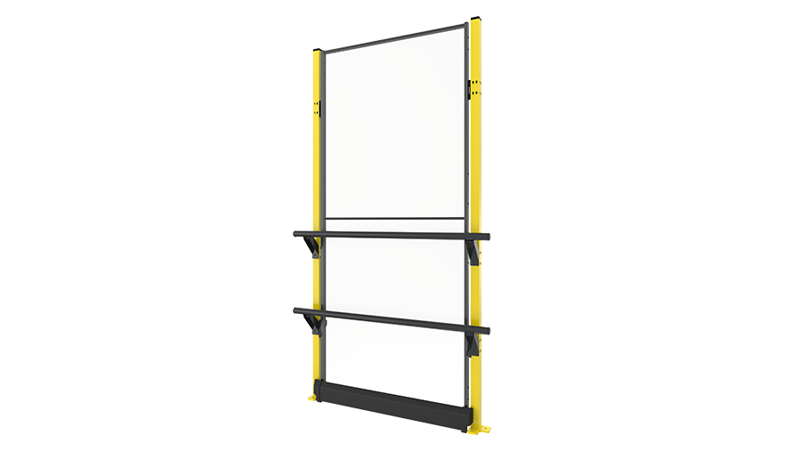

  • Kunststoffelemente

    6 Artikel
    CAD Artikel Breite (mm) Höhe (mm)
    W348-220150 1500 2200
    W348-220120 1200 2200
    W348-220100 1000 2200
    W348-220080 800 2200
    W348-220040 400 2200
    W348-220025 250 2200

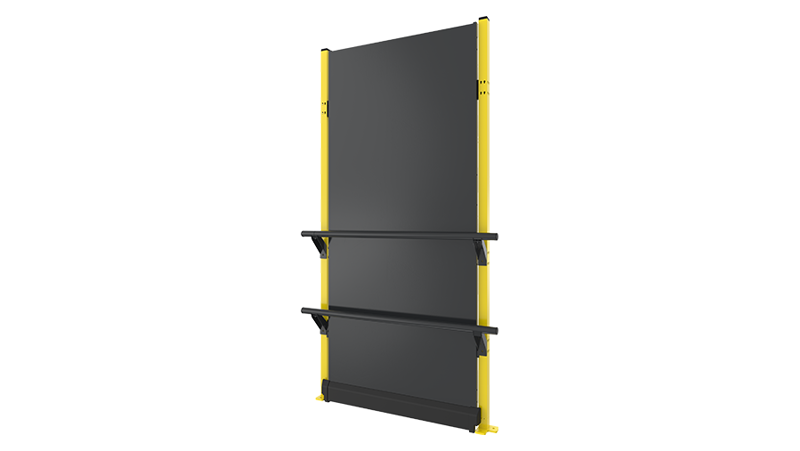

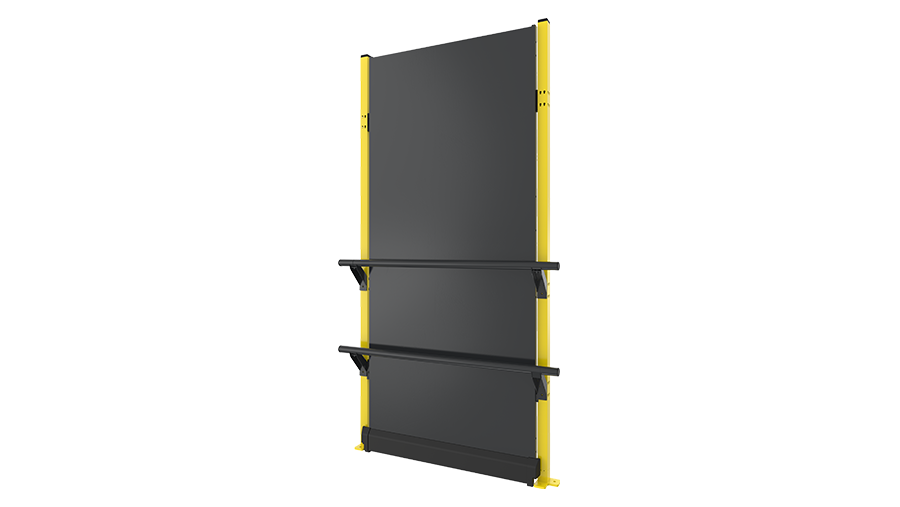

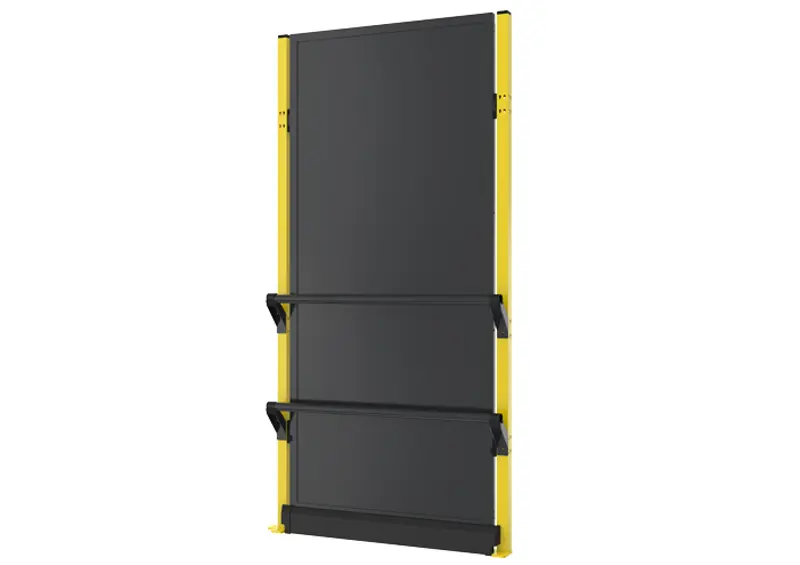

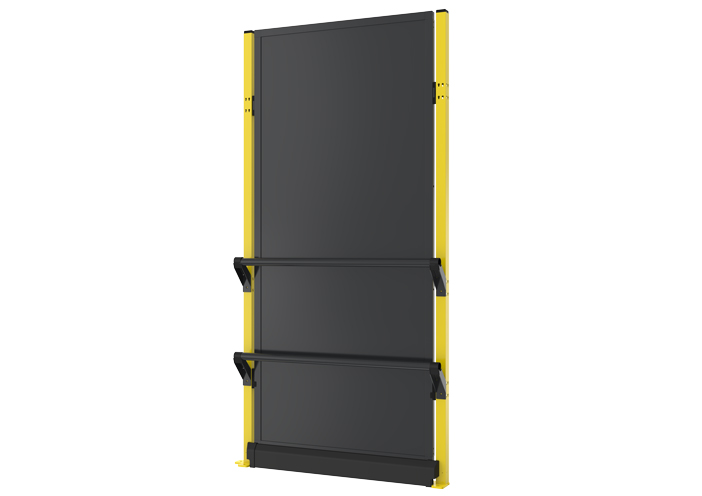

  • Stahlblechelemente

    5 Artikel
    CAD Artikel Breite (mm) Höhe (mm) Farbe
    W349-220025 250 2200 Graphitschwarz (RAL 9011)
    W349-220040 400 2200 Graphitschwarz (RAL 9011)
    W349-220080 800 2200 Graphitschwarz (RAL 9011)
    W349-220100 1000 2200 Graphitschwarz (RAL 9011)
    W349-220120 1200 2200 Graphitschwarz (RAL 9011)
  • Bodenstützen 50x50 mm

    1 Artikel
    CAD Artikel Höhe (mm) Farbe
    P1170-230 2300 Zinkgelb (RAL 1018)
    1

Downloads

Anwendungsbeispiele Konter- und Schweißplatten

Produktinformationen

Vorschläge von Befestigungsmitteln für X-Rail

Produktinformationen

X-Rail Technische Informationen

externe Produktinformation

X-Rail Absturzsicherung

Broschüre

X-Rail Absturzsicherung technical

Produktinformationen

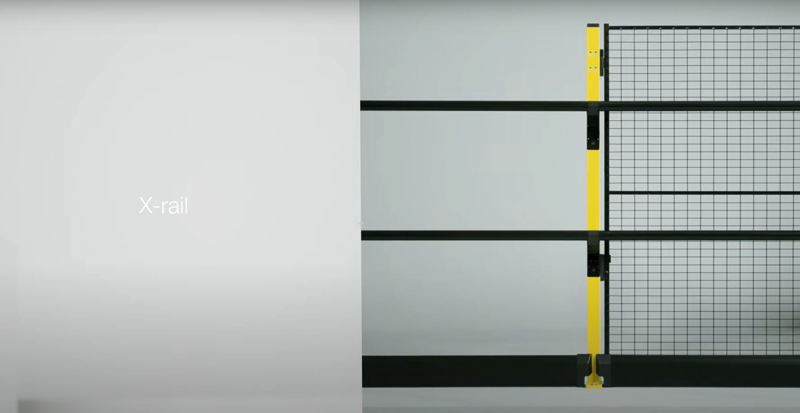

X-Rail Montageanleitung

Montageanleitung

Produktinformationen

Axelent X-Rail dient als Absturzsicherung für Zwischengeschosse und ist eine Modifizierung des Axelent X-Guard Systems. Der Einsatz von X-Rail ist als Absturzsicherung und als Maschinenschutz möglich.

X-Rail kann entweder ohne Elemente oder in Kombination mit Elementen von X-Guard Classic - Gitter, Kunststoff oder Stahlblech - genutzt werden.

Bitte beachten: Bei Verwendung von X-Rail ohne Elemente ist die Verwendung der Knieleiste neben dem Handlauf und der Fußleiste zwingend notwendig. Bei Verwendung in Kombination mit einem Element aus Gitter, Kunststoff oder Stahlbech sind lediglich der Handlauf und die Fußleiste erforderlich.
