X-Rail Absturzsicherung höhe 1400 mm

Höhe 1400 mm mit Elemente

3D

Axelent X-Rail dient als Absturzsicherung für Zwischengeschosse und ist eine Modifizierung des Axelent X-Guard Systems. Der Einsatz von X-Rail ist als Absturzsicherung und als Maschinenschutz möglich. X-Rail kann entweder ohne Elemente oder in Kombination mit Elementen von X-Guard Classic - Gitt...

Fordern Sie hier Ihr Angebot an

Modelle

  • Gitterelemente Classic 50x30 mm

    13 Artikel
    CAD Artikel Höhe (mm) Breite (mm) Farbe
    W322-130025 1300 250 Graphitschwarz (RAL 9011)
    W322-130040 1300 400 Graphitschwarz (RAL 9011)
    W322-130050 1300 500 Graphitschwarz (RAL 9011)
    W322-130060 1300 600 Graphitschwarz (RAL 9011)
    W322-130070 1300 700 Graphitschwarz (RAL 9011)
    W322-130080 1300 800 Graphitschwarz (RAL 9011)
    W322-130090 1300 900 Graphitschwarz (RAL 9011)
    W322-130100 1000 250 Graphitschwarz (RAL 9011)
    W322-130110 1300 1100 Graphitschwarz (RAL 9011)
    W322-130120 1300 1200 Graphitschwarz (RAL 9011)
    W322-130130 1300 1300 Graphitschwarz (RAL 9011)
    W322-130140 1300 1400 Graphitschwarz (RAL 9011)
    W322-130150 1300 1500 Graphitschwarz (RAL 9011)
  • Bodenstützen 50x50 mm

    1 Artikel
    CAD Artikel Höhe (mm) Farbe
    P1170-140 1400 Zinkgelb (RAL 1018)

Downloads

X-Rail Montageanleitung

Montageanleitung

X-Rail broschüre

Broschüre

X-Rail Produktinformation

Produktinformationen

Anwendungsbeispiele Konter- und Schweißplatten

Produktinformationen

Technische Daten

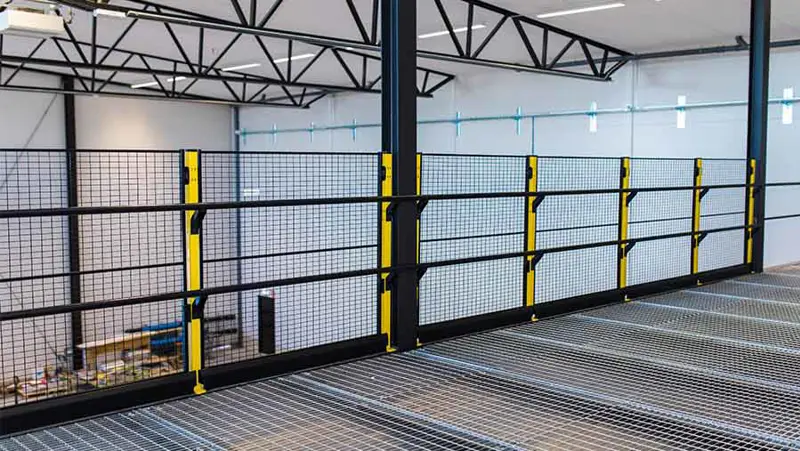

Axelent X-Rail dient als Absturzsicherung für Zwischengeschosse und ist eine Modifizierung des Axelent X-Guard Systems. Der Einsatz von X-Rail ist als Absturzsicherung und als Maschinenschutz möglich.

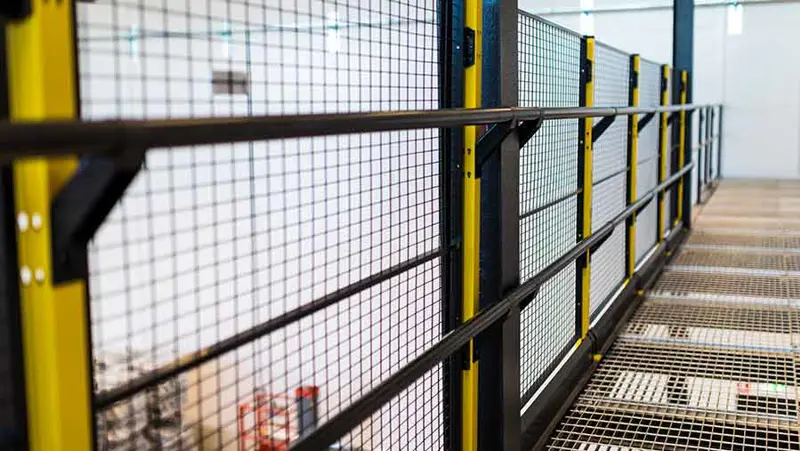

X-Rail kann entweder ohne Elemente oder in Kombination mit Elementen von X-Guard Classic - Gitter, Kunststoff oder Stahlblech - genutzt werden.

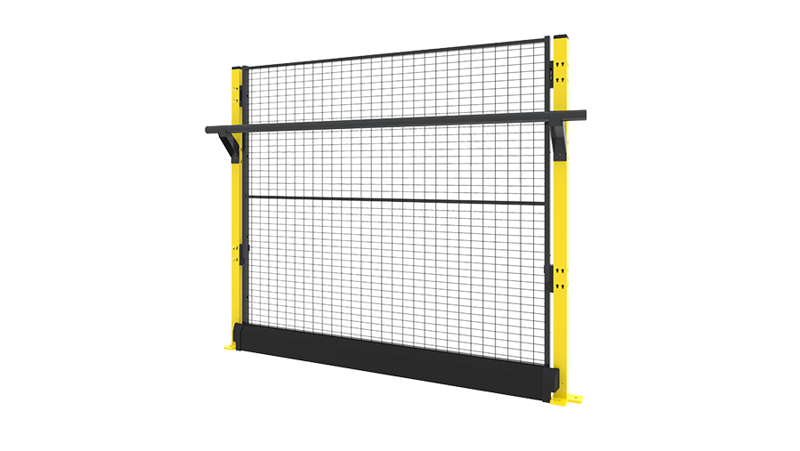

Bitte beachten: Bei Verwendung von X-Rail ohne Elemente ist die Verwendung der Knieleiste neben dem Handlauf und der Fußleiste zwingend notwendig. Bei Verwendung in Kombination mit einem Element aus Gitter, Kunststoff oder Stahlbech sind lediglich der Handlauf und die Fußleiste erforderlich.

X-Rail 1400 mm can be used either without panels or with X-Guard Classic mesh panels.

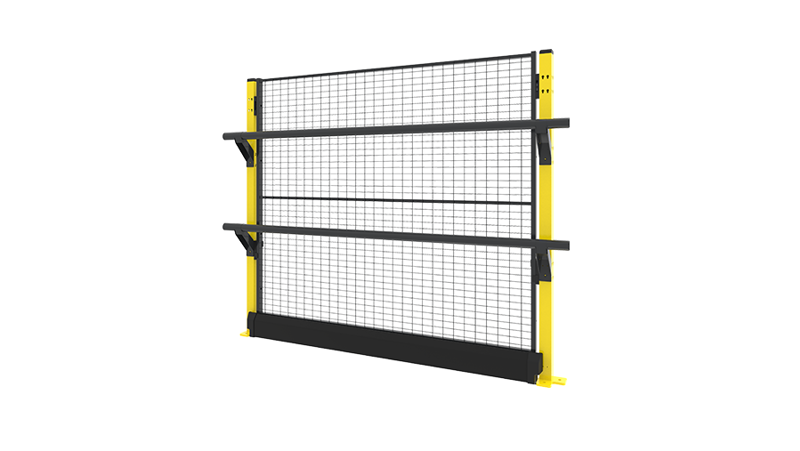

Note! If no panel is used between the posts – Handrail, Knee rail and kick plate are used. If a panel is used between the posts, only the handrail and kickplate is mandatory.
