So verwenden Sie SnapperWorks

SnapperWorks-Kurzanleitung im Video

Eine Kurzanleitung zur Verwendung von SnapperWorks können Sie hier anschauen.

So verwenden Sie SnapperWorks

Step by step!

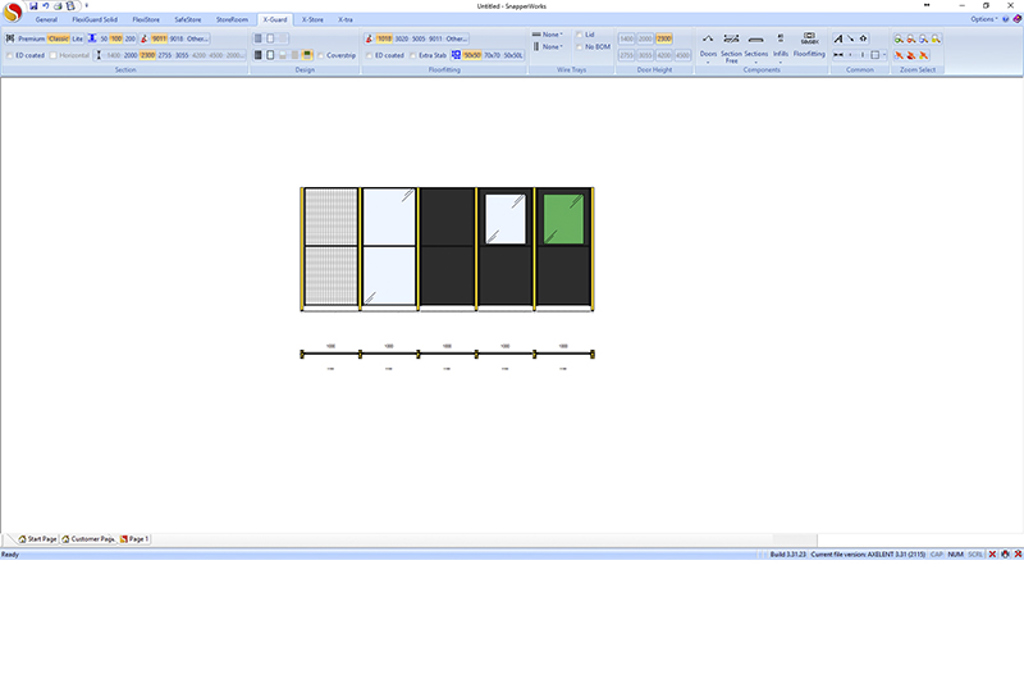

SnapperWorks Produktauswahl

Wählen Sie ein Produkt aus der oberen Multifunktionsleiste aus, platzieren Sie es auf der Zeichenfläche - allein oder mit einer vorhandenen Komponente verbunden.

Sie können z. B. ein beliebiges Wandelement auswählen und es einfach als einzelnes Element zeichnen oder es auf die gewünschte Länge strecken. Die Software wählt dann die erforderlichen Zubehörteile für diese Anwendung aus.

Die wichtigste Funktion von SnapperWorks ist die Benutzerfreundlichkeit.

Importieren von CAD-Daten

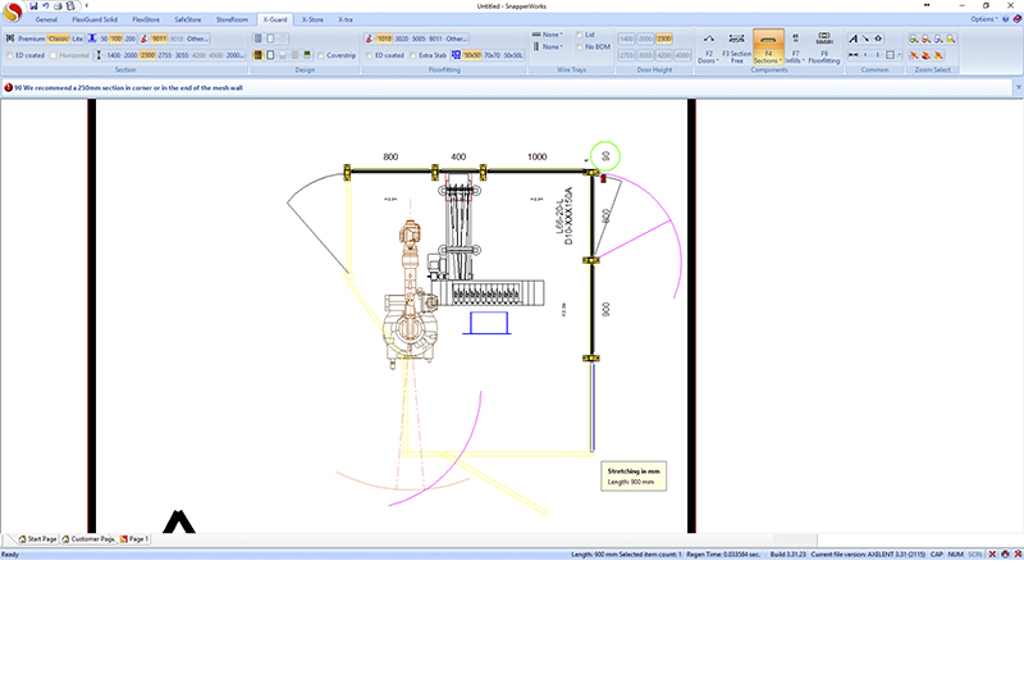

Sie können eine CAD-Zeichnung (dwg oder dxf) importieren, um sie bei der Konstruktion des Projektes als Referenz zu verwenden. Dies kann hilfreich sein, um Maschinenschutzvorrichtungen darzustellen, die Anlagen vor dem Bearbeitungsbereich schützen.

Projekt in einem Raum veranschaulichen

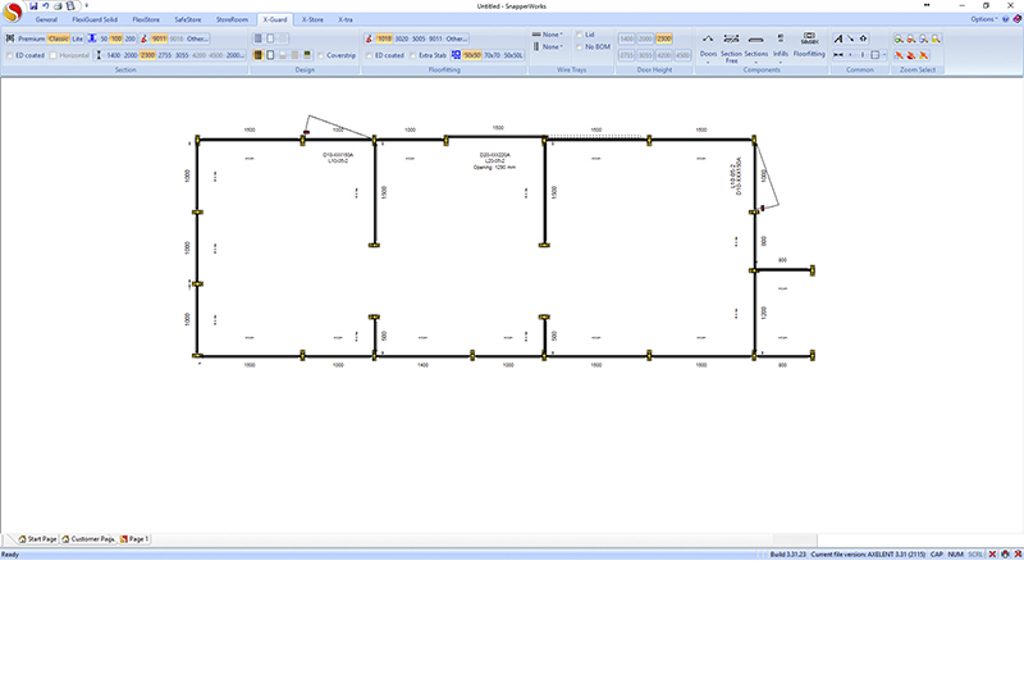

Wenn Sie keine Zeichnung verwenden können, aber dennoch Ihr Projekt in einem Raum veranschaulichen müssen, können Sie Wände, Türen, Fenster und Säulen zeichnen, um die Grenzen des Entwurfs darzustellen. Sie können ganz einfach den Maßstab Ihres eigenen virtuellen Bereichs auswählen und dann Gitterplatten, Pfosten oder Kabelkanäle einfügen, um zu sehen, was Sie brauchen und wie es passt.

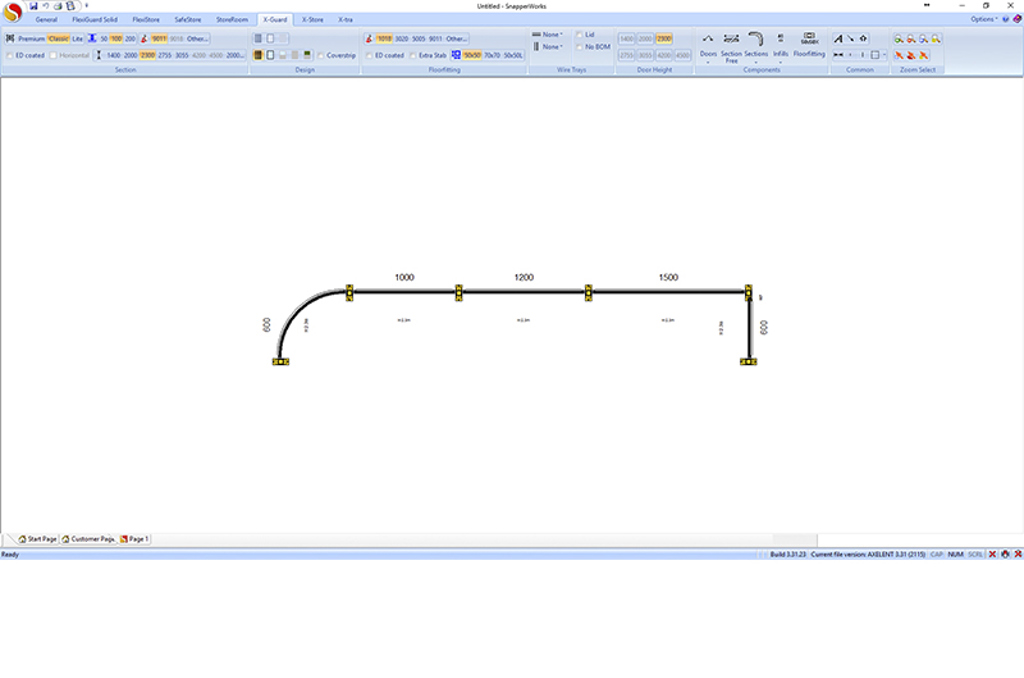

SnapperWorks fügt Komponenten zusammen

SnapperWorks ist so programmiert, dass wenn zwei Komponenten nicht übereinstimmen, können diese nicht verbunden werden. Wenn zwei Komponenten einrasten, können sie an verschiedenen Punkten und in verschiedenen Winkeln einrasten, was zu unterschiedlichem Material in der Stückliste führt.

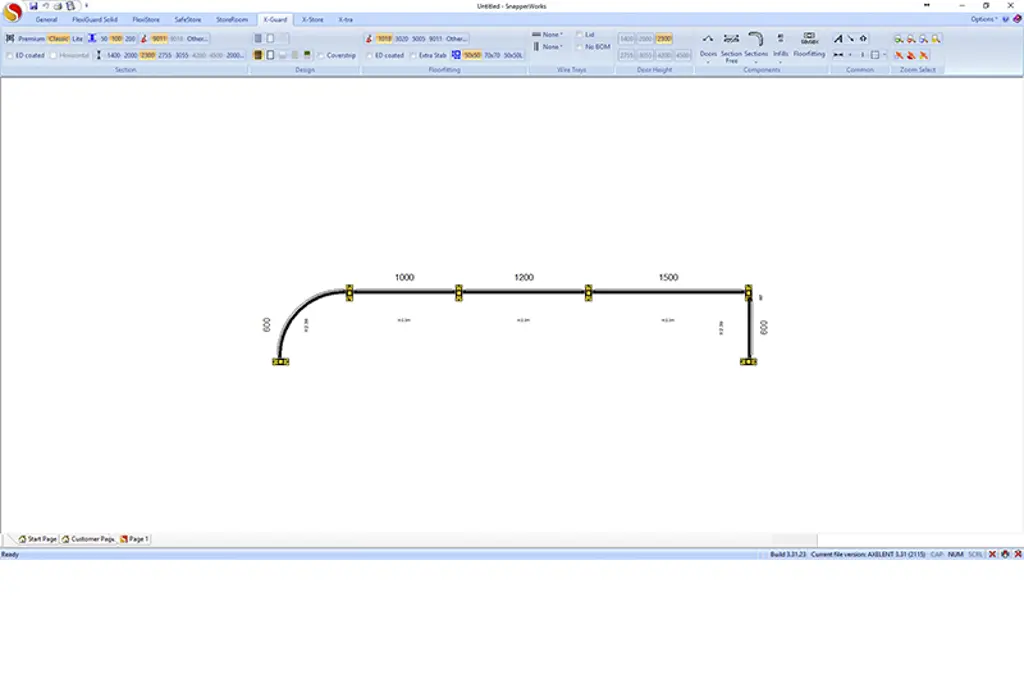

Einfach die richtige Abmessung finden

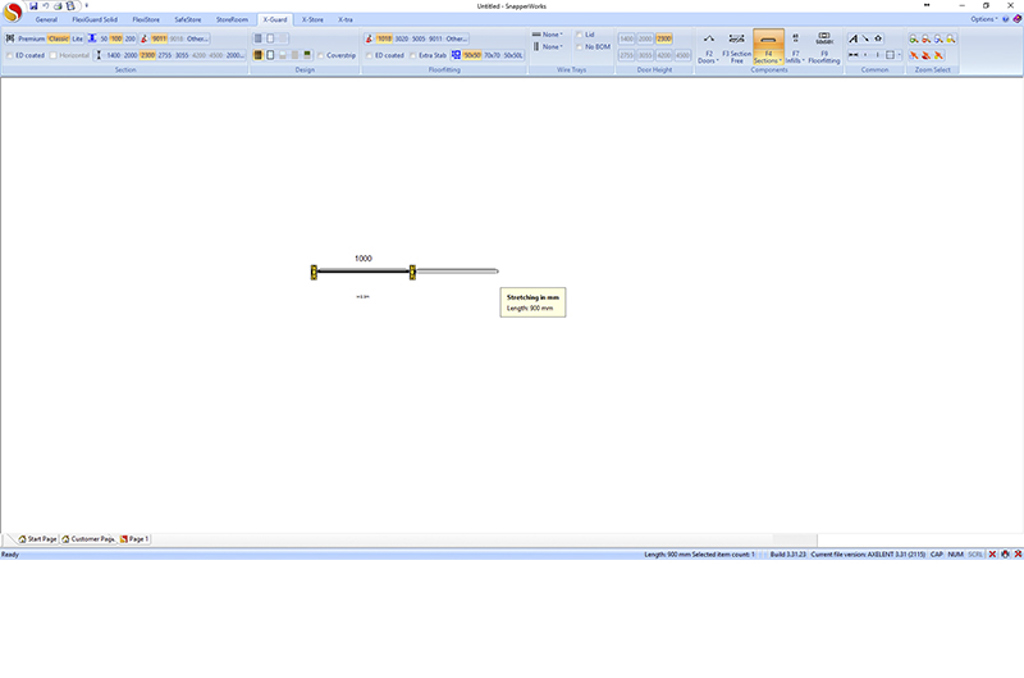

Mit der "Stretch"-Funktion lassen sich die verschiedenen Versionen einer Komponente steuern - unterschiedliche Längen, Breiten und Höhen. Wenn Sie zum Beispiel Lagerregale haben, auf denen Sie Trennwände anbringen möchten. Wählen Sie einfach das Trennnetz aus, klicken Sie einmal und ziehen Sie es über das gesamte Regal.

Stückliste in SnapperWorks

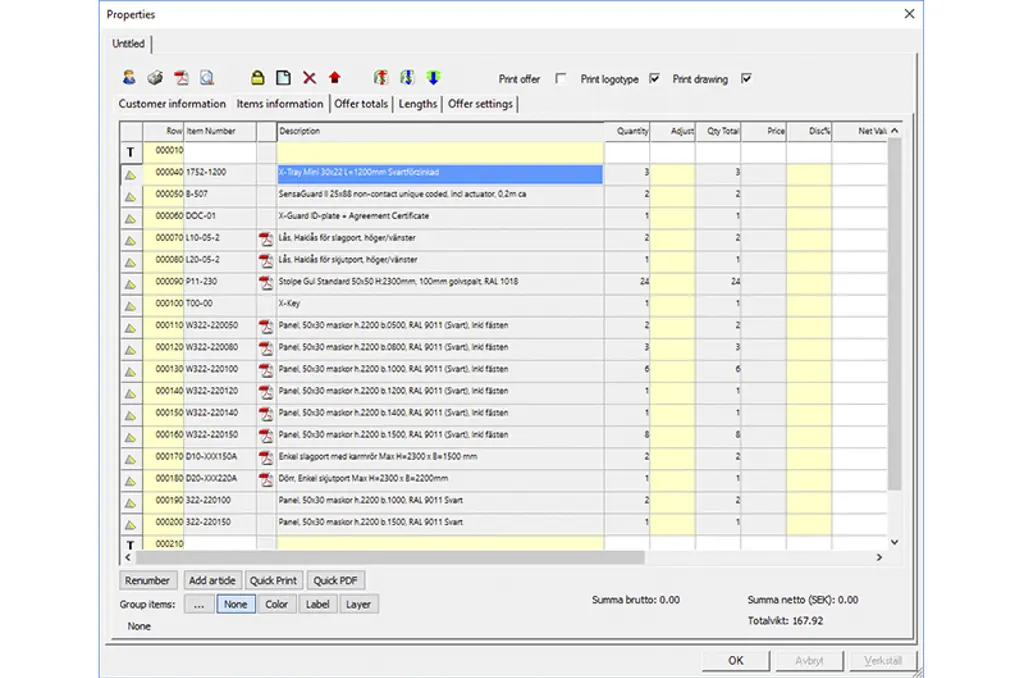

Alle Änderungen, die Sie in der Zeichnung vornehmen, werden automatisch in der Stückliste aktualisiert.

Sie können Positionen, Textzeilen oder vordefinierte Textabschnitte hinzufügen. Die in der Zeichnung benötigten Artikel können nicht entfernt werden, aber die Menge kann angepasst werden.

Wenn Sie mit dem Entwurf fertig sind und Ihrem Kunden ein Angebot unterbreiten möchten, klicken Sie einfach auf die Schaltfläche "Angebot", und Sie erhalten einen Ausdruck des Angebots zusammen mit einer Zeichnung des Projektes. Sie können das Angebot auch an Ihr Auftragsverwaltungssystem senden, indem Sie auf die Schaltfläche "Exportieren" klicken.

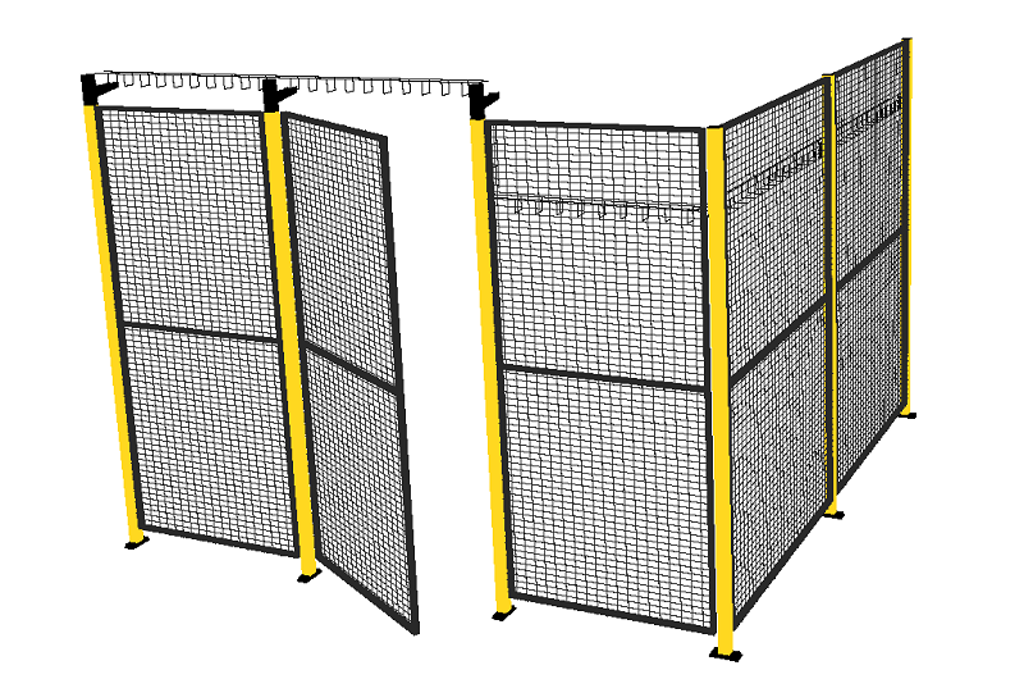

Betrachten Sie das Projekt in 3D

In Snapper zeichnen Sie alles in einer 2D-Umgebung, und wann immer Sie wollen, können Sie das Ergebnis in einer 3D-Ansicht sehen. Sie können die Zeichnung auch als STEP-Datei exportieren, die Sie dann in Ihrer eigenen 3D-CAD-Software (z. B. Solidworks) verwenden können. Auf diese Weise können Sie sich ein Bild davon machen, wie das fertige Produkt aussehen wird, oder einfach nur überprüfen, ob Sie die richtigen Platten, Farben, Kabelkanalaufhängungen oder anderes Zubehör haben.
